Matalan jännitteen šuntreaktorit
2.Energy Tehokas toiminta
3.Superior -luotettavuus
4.Valvoitetut turvaominaisuudet
5.laajuinen sovellusalue
6.Käytteiset ratkaisut
Matalan jännitteen šuntreaktorit
Edut:
Parantaa ruudukon tehokkuutta vähentämällä reaktiivisen tehon virtausta.
Minimoi laitteiden stressi ja pidentää omaisuuden käyttöikää.
Kustannustehokas ratkaisu paikallisiin jännitteen hallintaan.
Matalajänniteakselireaktorit ovat induktiivisia laitteita, jotka on kytketty rinnakkain (šunti) sähkövoimajärjestelmiin, jotka toimivat alhaisella jännitetasoilla (tyypillisesti alle 1 kV). Ne on suunniteltu absorboimaan reaktiivista tehoa (VAR) jännitteen stabiilisuuden säätämiseksi, jännitteen nousun vähentämiseksi ja vähäjänniteverkkojen tehonlaadun parantamiseksi.
Tärkeimmät toiminnot:
Reaktiivinen tehonkorvaus:Siirtymäkapasitiivinen reaktiivinen teho, joka on tuotettu kevyesti ladattujen kaapeleiden tai pitkien siirtojohtojen avulla, estäen ylijännitteen.
Jännitteen vakauttaminen: Pidä järjestelmäjännite hyväksyttävissä rajoissa kompensoimalla johtavia tehotekijöitä.
Harmoninen suodatus (joissakin malleissa): Vähennä harmonisia vääristymiä yhdistettynä suodatuskokoonpanoihin.
Matalajännitekappareaktorien sovellukset
1. Teollisuussovellukset
Moottorivedot ja VFDS: Vähentää harmonista vääristymistä ja suojaa herkkiä laitteita.
UPS & Data Centers: Parantaa tehon laatua ja estää jännitteenvaihtelut.
2. Virranjakelujärjestelmät
Reaktiivisen tehon kompensointi: Parantaa tehokerrointa absorboimalla ylimääräistä reaktiivista tehoa matalan jännitteiden ruudukkoissa.
Jännitteen säätely: Auttaa vakauttamaan jakeluverkkojen jännitteet.
3. Uusiutuvan energian järjestelmät
Aurinko-/tuulipuistot: kompensoi reaktiivisen tehon invertteripohjaisissa järjestelmissä.
Energian varastointijärjestelmät (ESS): Ylläpitää ruudukon stabiilisuutta pienijännitesovelluksissa.
4. kaupallinen ja infrastruktuuri
Ostoskeskukset, sairaalat, lentokentät: varmistaa vakaan virtalähteen ja vähentää energiahäviöitä.
Rautatie- ja metrojärjestelmät: Tukee vetovoiman tarjontaa reaktiivisella virranhallinnalla.
Matalajännitteen shuntreaktorit tekniset eritelmätrypäle
|
Parametri |
Eritelmä |
Yksikkö |
Huomautukset |
|
Nimellisjännite |
400, 480, 600, 690 jne. |
V (voltit) |
Riippuu järjestelmän jännitteen tasosta |
|
Taajuus |
50 / 60 |
Hz |
Tavanomainen tehotaajuus |
|
Reaktiivisen voiman arvioitu |
10 – 500 |
kvar |
Muokattavissa tarpeen perusteella |
|
Eristysluokka |
Luokka A (105 astetta), luokka B (130 astetta), luokka F (155 astetta) |
- |
Kuivatyyppinen yleinen; Öljy-upotettu valinnainen |
|
Jäähdytysmenetelmä |
(Ilma luonnollinen) / AF (ilma pakotettu) |
- |
Kuivatyyppinen tyypillisesti |
|
Toleranssi (reaktiivinen voima) |
± 5% - ± 10% |
- |
Per IEC 60076-6 |
|
Lämpötilan nousu |
Vähemmän tai yhtä suuri kuin 80 astetta (käämi, vastus) |
aste |
Kuivatyyppisille reaktoreille |
|
Äänitaso |
Vähemmän tai yhtä suuri kuin 50 - 65 |
db |
Riippuu suunnittelusta ja jäähdytyksestä |
|
Yhteystyyppi |
Tähti (y) tai delta (Δ) |
- |
Konfiguroitavissa järjestelmän perusteella |
|
Suojeluluokka |
IP 00 - IP54 |
- |
Sisä-/ulkokäyttöön tarkoitettu sovellus |
|
Oikosulku |
Tyypillisesti 2–3 sekunnin nimellisvirta |
- |
Järjestelmävaatimusten perusteella |
|
Harmoninen vääristymä |
Thd<2% (for filter reactors) |
% |
Jos sitä käytetään harmoniseen lieventämiseen |
|
Vaatimustenmukaisuus |
IEC 60076-6, IEEE C57.21, EN 61558 |
- |
Teollisuusstandardit |
Miksi valita LTEC: tMatalan jännitteen šuntreaktorit?
LTEC - Järjestelmäsi voimistaminen innovaatiolla!
Korkea hyötysuhde ja energiansäästö
Alhainen ydinhäviöiden suunnittelu-Optimoidut magneettiset piirit (esim. Korkealaatuinen piiteräs) minimoi pyörrevirta- ja hystereesihäviöt.
Vähentää reaktiivista voimakuormaa- parantaatehokerroin (jopa 0. 95+)ja leikkaa energiajätettä LV -verkkoissa
Parempi virranlaatu ja suoja
Harmoninen tukahduttaminen- RajoituksetTHD (kokonaisharmoninen vääristymä)Herkän elektroniikan suojaamiseksi.
Jännitteenvakaus- Asettaa ylijännitteen kondensaattoripankeissa ja pitkissä kaapeliverkoissa.
Vankka ja pitkäkestoinen rakenne
Lämmön joustavuus-Korkean lämpötilan eristys (luokka F/H) stabiilille toiminnalle raskaiden kuormitusten aikana.
Värähtely ja melun vähentäminen-Edistynyt kela-kyllästys ja mekaaninen vaimennus hiljaiseen, heikkohuollon käyttöön.
Turvallisuus ja vaatimustenmukaisuus
Ylikuormitus- ja oikosulkujen suojaus- kestää200% ylikuormitus10+ sekunnille (IEC 60076).
Globaalit sertifikaatit- noudattaaIEC, IEEE, ulja muut teollisuusstandardit.
Muokattavat ratkaisut
Ylikuormitus- ja oikosulkujen suojaus- kestää200% ylikuormitus10+ sekunnille (IEC 60076).
Globaalit sertifikaatit- noudattaaIEC, IEEE, ulja muut teollisuusstandardit.
Globaali luotettavuus
Luottavainen60+ maissa.
Tekninen tukija laajennetut takuuvaihtoehdot.
Suositut Tagit: Matalajännitteen shunttireaktorit, Kiinan matalan jännitteen šuntreaktorit Valmistajat, toimittajat, tehdas
Seuraava

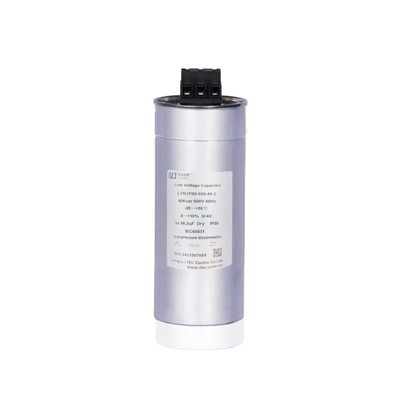

KeskijännitekondensaattoritSaatat myös pitää
