Muuntajatestaus on suunniteltu varmistamaan oikea ja tehokas toiminta ennen käyttöä. Tämä ei sisällä ainoastaan laitteiden yleisen eheyden testaamista, vaan myös öljynäytteen testaamista. Muuntajatestaus on ratkaisevan tärkeää tarkimpien toimintatietojen saamiseksi. Tämä auttaa tunnistamaan ongelmat varhaisessa kehitysvaiheessa, mutta myös pidentää sen käyttöikää ja parantaa sen luotettavuutta. Tämä artikkeli tarjoaa yksityiskohtaisen selityksen muuntajan testaamisesta.
1. Mikä on tehomuuntaja?
2. Mitkä ovat tehomuuntajien tyypit?
3. Mitä muuntajatestaus on?
4. Milloin ja miksi sinun tulisi testata tehomuuntajasi?
5. Mitä hyötyjä on tehomuuntajien testaamisesta?
6. Mitkä ovat muuntajatestausluokitukset?
7. Tehomuuntajan testaus: rutiinitarkastukset ja huolto?
8. Mitä on kenttämuuntajien testaus?
9. Mitä ovat kehittyneet muuntajatestaukset?
10. Mikä on muuntajatestauksen lämpötilan nousu?
11. Mitä ovat muuntajan testauslaitteet?
12. Mikä on muuntajatestauksen rutiinihuolto?
Mikä on Power Transformer{0}}lähde: ltreactor
A muuntajaon erikoislaite, jota käytetään muuttamaan vaihtojännitettä esimerkiksi nostamalla tai laskemalla sitä. Se eristää virtapiirin tulo- ja lähtöpuolen ja suojaa sähkölaitteita. Tehomuuntajat säätävät jännitettä eri tilojen kuormituksen perusteella, mikä helpottaa jännitteen jakamista ja kuluttamista laitteiden välillä ja minimoi tehohäviön.
Päivittäisessä käytössä on monenlaisia muuntajia. Näitä ovat:

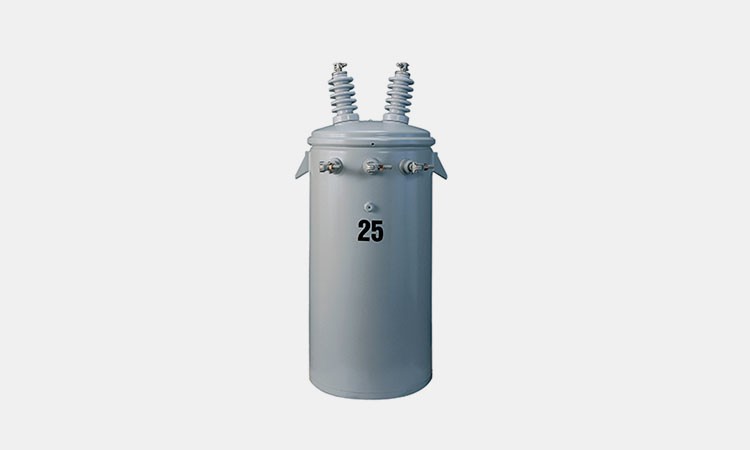

Yksi{0}}vaihemuuntaja
Single{0}}Phase Transformer-lähde: eaton
Yksi-vaihemuuntaja saa virtaa yksivaiheisesta-virtalähteestä, ja se on suunniteltu syöttämään virtaa yksi-vaihekuormille.
Kolmi-vaihemuuntaja
Kolmi-Phase Transformer-lähde: tallennustila
Kolmivaiheinen{0}}muuntaja koostuu yleensä ensiökäämistä ja toisiokäämistä. Liitäntäkonfiguraatiot sisältävät kolmion ja tähden.
Instrumentin muuntaja
Instrument Transformer{0}}lähde: electric4u
Sen ensisijainen tehtävä on mitata virtaa tai jännitettä piirissä.
Jakelumuuntaja
Distribution Transformer{0}}lähde: scotech{1}}sähkö
Jakomuuntajia käytetään ensisijaisesti helpottamaan sähkön tehokasta jakelua käyttäjäkohteisiin. Ne alentavat korkeajännitteisten sähkölinjojen jännitetason tasolle, joka soveltuu paremmin käytettäväksi rakennuksissa, yhteisöissä ja asunnoissa.
Tehomuuntaja
Power Transformer{0}}lähde: chintglobal
Tehomuuntajia käytetään ensisijaisesti nostamaan jännitettä piirissä, mikä helpottaa siirtämistä korkea{0}}jännitepiirissä ja vähentää virtahäviöitä.
Mikä Transformer Testing on-lähde: kritester
Muuntajatestaus arvioi ensisijaisesti muuntajan suorituskykyä, vakautta, turvallisuutta ja luotettavuutta. Tämä testaus voi auttaa tunnistamaan mahdolliset muuntajaongelmat, mikä helpottaa säätöjä jatkuvan virransyötön ylläpitämiseksi. Testitietojen yhteenveto ja analysointi voi auttaa muuntajan tulevissa säädöissä.
Milloin ja miksi sinun pitäisi testata Power Transformer{0}}-lähde: omikroenergia
Tehomuuntajat ovat sähköjärjestelmien olennainen osa. Turvallisen ja luotettavan kuormitustoiminnan takaamisen lisäksi ne pystyvät havaitsemaan eristyksessä tai käämeissä olevat viat, mikä mahdollistaa muuntajan suunnittelun ja käyttöönoton kansainvälisten käyttö- ja turvallisuusstandardien mukaisesti. Tämä pidentää laitteiden käyttöikää, vähentää seisokkien riskiä ja minimoi laitteiden vikojen tai vaurioiden mahdollisuuden.
Muuntajatestaus tarjoaa useita etuja.
Vähennä Riskiä
Vähennä riskiä-lähde: portalcfo
Muuntajatestaus voi ennakoivasti tunnistaa laitteiden ja koko piirin heikkoudet ja viat ja tunnistaa järjestelmäviat. Tämä helpottaa myöhempiä säätöjä koko linjalle ja vähentää järjestelmävian riskiä.
Pidennä muuntajan käyttöikää
Pidennä Transformerin käyttöikää{0}}lähde: metapowersolutions
Muuntajien testaus erilaisissa olosuhteissa auttaa käyttäjiä tekemään kohdennettuja laitesäätöjä. Tämä minimoi laitteiden kulumisen käytön aikana, vähentää laitteiden vaihtotiheyttä ja varmistaa vakaan toiminnan, mikä pidentää laitteen käyttöikää.
Noudata toimialastandardeja
Muuntajien turvallisuusstandardeista ei voida tinkiä. Ne ovat ratkaisevan tärkeitä koko sähköjärjestelmän turvallisuuden kannalta. Siksi muuntajan testaus antaa tarkat toimintatiedot, mikä parantaa sen turvallisuutta ja luotettavuutta.
Vähennä käyttökustannuksia
Vähennä käyttökustannuksia-lähde: richcommercialrealty
Muuntajat ovat enemmän kuin vain tekninen prosessi; ne vaativat jatkuvaa huoltoa ja parantamista. Niiden testaaminen voi tunnistaa järjestelmäongelmat varhaisessa vaiheessa, vähentää laitteiden ylläpitokustannuksia, minimoida seisokkeja ja varmistaa koko järjestelmän sujuvan toiminnan.
Muuntajatestejä on monenlaisia, mukaan lukien:
Transformer Turns Ratio
Transformer Turns Ratio{0}}lähde: testguy
Muuntajan kierrossuhde viittaa ensiö- ja toisiokäämien kierrosten lukumäärään. Muuntajan kierrossuhteen testaus varmistaa, että testiarvo on lähellä IEEE-standardin laskettua arvoa.

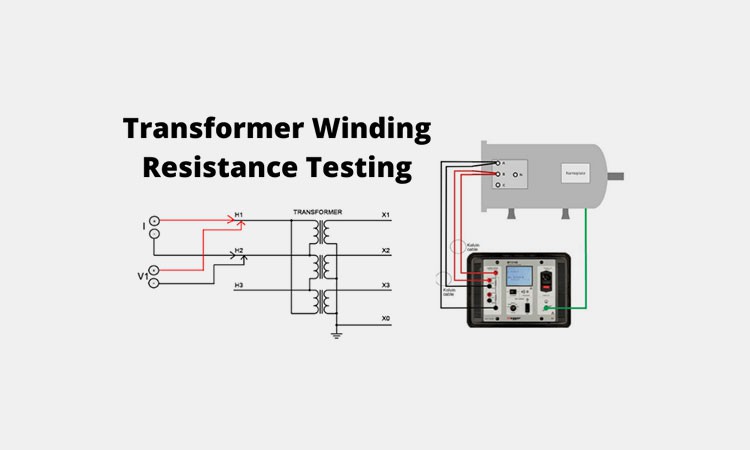

Käämitysvastus
Käämitysvastus-lähde: vietnamtransformer
Muuntajan käämivastuksen testaus auttaa arvioimaan käämin virran{0}}kulkureitin tilaa ja laatua koko laitteessa. Tämä testi vaaditaan yleensä yli 2500 kVA muuntajille. Se voi auttaa arvioimaan koko laitteen soveltuvuutta korjaukseen tai uudelleenvalmistukseen, mukaan lukien ongelmat, kuten löysät sisäiset liitännät, vialliset käämikytkimet ja avoimet virtapiirit.
Eristysvastus
Eristysvastus-lähde: carelabz
Eristysresistanssi testaa eristysmateriaalin sähkövastusta muuntajan käämien ja sydämen välillä. Ajan myötä muuntajan eristyskerros voi vanhentua tai huonontua ylikuumenemisen tai muiden ulkoisten fysikaalisten rasitusten vuoksi. Eristyskerroksen testaamalla voidaan selvittää, onko muuntajan vaadittu käyttöjännite laskenut ajan myötä.

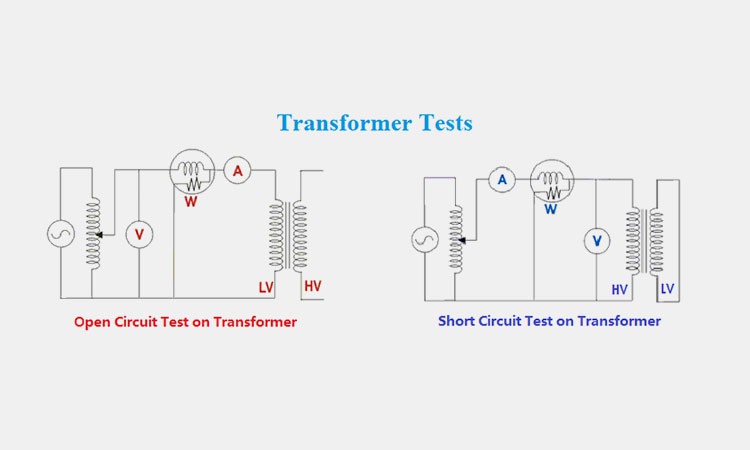

Kuorman menetys
Load Loss{0}}lähde: kritester
Jos tehoa katoaa tai hukkaa teholaitteiden käytön aikana, muuntajan kuormitushäviön testaus voi auttaa arvioimaan laitteen suunnitteluarvon.

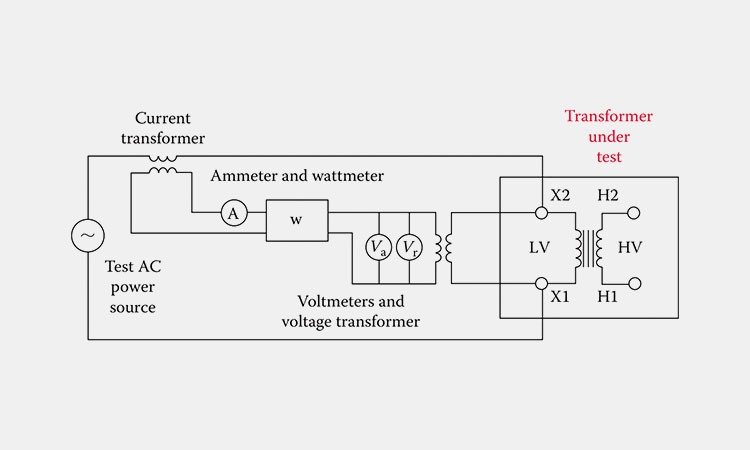

Ei{0}}kuormituksen menetystä
Ei-kuormitushäviöitä-lähde: sähkö-tekniikan-portaali
Ei{0}}kuormitushäviö on tärkeä ja olennainen testauskriteeri muuntajille ennen kuin ne lähtevät tehtaalta. Se voi paljastaa muuntajan sisäisiä ongelmia, kuten oikosulkuja, vaurioituneita ydinkomponentteja tai viallisia käämikytkimiä, jotka voidaan ratkaista korjaamalla.
Vaihesuhde
Vaihesuhde viittaa yleensä kolmivaiheisen -muuntajan käämien väliseen kulmasiirtoon ja vaihejärjestykseen. Se varmistaa, että kelat on kytketty oikein muuntajan säiliössä. Testauksen aikana ensiö- ja toisiokäämien vaihejärjestys voi olla epäjohdonmukainen, mikä edellyttää asianmukaisia säätöjä ja kytkentöjä. Kelaliitännät tehdään tyypillisesti delta- tai wye-konfiguraatiossa.

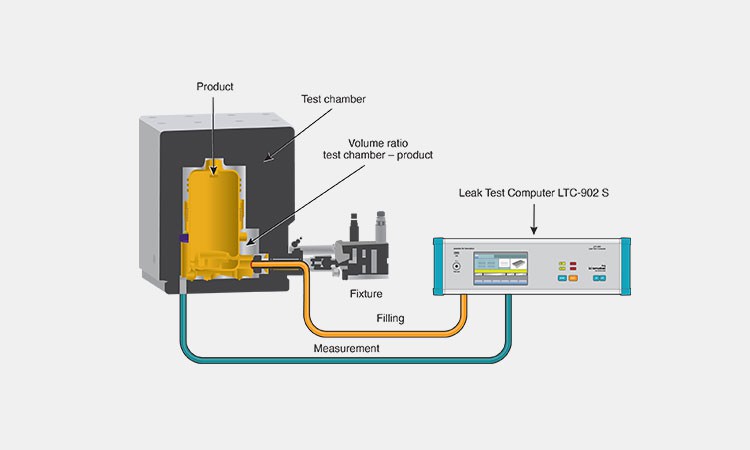

Vuototesti
Vuototesti-lähde: innomatec
Vuototestiin kuuluu tyypillisesti öljyn paineistaminen muuntajan säiliössä. Visuaalinen ja instrumentaalinen tarkastus vahvistaa, että laitteen sisällä olevat tiivisteet ja tiivisteet ovat tiiviit eivätkä ne vuoda.
Muuntajan käytön aikana vaaditaan myös rutiinihuoltoa ja tarkastusta. Tämä prosessi sisältää:
Silmämääräinen tarkastus
Visuaalinen tarkastus-lähde: prod
Silmämääräinen tarkastus on perustarkastus. Se käyttää ensisijaisesti visuaalista tarkastusta havaitakseen muuntajan vuodot, halkeamat tai fyysiset vauriot. Tällaisten vaurioiden tunnistaminen voi estää laitteiden vikoja käytön aikana ja vähentää yleisiä ylläpitokustannuksia.
Öljy-analyysi
Muuntajan öljy toimii ensisijaisesti eristeenä tai jäähdytysaineena. Tarkkailemalla öljyä ennen käyttöä ja sen jälkeen voimme estää eristeen rikkoutumisen ja mahdolliset ylikuumenemisen aiheuttamat häiriöt ja näin ehkäistä odottamattomia laitteiden seisokkeja.
Lämpöskannaus
Lämpöskannaus-lähde: ncetest
Lämpöskannaus käyttää infrapunakuvausta havaitakseen laitteiden komponentteja, jotka voivat vaurioitua ylikuumenemisen vuoksi. Nämä komponentit voivat heikentää laitteen eristystä ja tasapainoa, mikä vaikuttaa yleiseen vakauteen.
Sähkötestaus
Sähkötestaus-lähde: wevolver-projekti
Sähkötestaus sisältää ensisijaisesti korkean{0}}jännitetestauksen, virtatestauksen ja resistanssitestauksen. Sähkötestaus voi havaita käämien ikääntymisen, löysät liitokset, eristysvirheet ja parantaa laitteiden yleistä tehokkuutta.
Oikea maadoitustarkastus
Oikea maadoitustarkastus-lähde: ebmag
Jokainen muuntaja on maadoitettava asianmukaisesti muuntajan ja henkilökunnan suojaamiseksi. Huono maadoitus voi aiheuttaa sähköiskun vaaran henkilökunnalle ja johtaa yleiseen järjestelmävikaan. Varmista siksi, että laite on kunnolla ja turvallisesti maadoitettu, jotta vältytään sähköstaattisen purkauksen tai salamaniskujen aiheuttamilta vaurioilta.
Muuntajien testaus paikan päällä-on ratkaisevan tärkeää. Se sisältää:
Jännitteen testaus
Jännitetestaus-lähde: pato-omaisuus
Jännitetestaus mittaa ensisijaisesti jännitetasoja koko sähköjärjestelmän tulo- ja lähtöjännitteissä varmistaen, että muuntaja toimii määritetyllä jännitealueella. Kaikki epänormaalit jännitteen nousut tai laskut osoittavat kuormitusongelmaa, mikä mahdollistaa oikea-aikaiset säädöt ja korjaukset.
Kuormitustestaus
Kuormitustestaus-lähde: testgrid
Tämä testi arvioi muuntajien suorituskykyä koko sähköjärjestelmässä vaihtelevissa kuormitusolosuhteissa. Tämä vähentää laitteiden vioittumisriskiä ylikuormitusolosuhteissa ja lyhentää laitteen käyttöikää.
Osittainen purkaustesti
Osittainen purkaustesti-lähde: schleich
Pienet purkaukset laitteissa voivat aiheuttaa vakavia eristysvaurioita. Siksi osittaisen purkaustestin suorittaminen laitteille voi tunnistaa nämä riskit ja viat ajoissa, mikä mahdollistaa ennaltaehkäisevän huollon ja vähentää odottamattomien laitevikojen riskiä.
Tehotekijän testaus
Tehotekijätestaus-lähde: dms
Tehotekijätestaus mittaa ensisijaisesti eristyksen eristystehokkuutta. Tunnistamalla kosteuden ja epäpuhtaudet eristemateriaalista se voi arvioida eristyksen suorituskykyä ja estää laitteiden vikoja tai vaurioita.
Joitakin korkealaatuisia{0}}muuntajatestejä ovat mm.
Frequency Response Analysis
Frequency Response Analysis{0}}lähde: altair
Tunnistamalla ja analysoimalla muuntajan muodonmuutoksia, sydämen liikettä tai eristyshäiriöitä tämä testi voi diagnosoida mahdolliset viat, joita saattaa ilmetä myöhemmin laitteen toiminnassa.
Öljyn rikkoutumisjännitteen testi
Öljyn rikkoutumisjännitetesti{0}}lähde: kritester
Tämä testi mittaa ensisijaisesti eristävän öljyn dielektristä lujuutta kosteuskontaminaation ja hapettumisen analysoimiseksi. Tämän testin tarkoituksena on ensisijaisesti pidentää laitteen käyttöikää ja varmistaa turvallinen käyttö vakaalla kuormituksella.
Kaasukromatografia
Kaasukromatografia{0}}lähde: perkinelmer
Analysoimalla muuntajaöljyyn liuenneita kaasuja tämä testi voi havaita ylikuumenemisen, valokaaren ja eristyksen rikkoutumisen, mikä mahdollistaa ennakoivat säädöt ennen huonontumista ja vähentää seisokkeja.
Liuenneen kaasun analyysi
Liuenneen kaasun analyysi-lähde: electric4u
Tarkkailemalla muuntajaöljyn kaasukoostumusta voidaan estää katastrofaaliset viat osittaisen purkauksen, ylikuumenemisen ja kipinöinnin yhteydessä, mikä säilyttää muuntajan optimaalisen suorituskyvyn.
What Is The Temperature Rise Of Transformer Testing{0}}lähde: maddox
Muuntajan lämpötilan nousun testaus on tärkeä tarkastuskohde. Se varmistaa laitteiden suunnittelun ja rakentamisen rationaalisuuden sekä jäähdytysjärjestelmän toiminnan. Tämä testi koostuu ensisijaisesti kahdesta vaiheesta: täydestä kulutuksesta ja nimellisvirrasta. Mittaamalla öljyn ylälämpötilan nousu, muuntajan nimellistaajuus, nimellisjännite, nimellisvirta ja matalajännitekäämin -keskimääräinen lämpötilan nousu voidaan laskea tehokkaasti.
Työkaluja tai laitteita, jotka voivat auttaa muuntajan testauksessa, ovat:
Megaohmimittari
Megaohmimetri-lähde: fluke
Megaohmimittaria käytetään ensisijaisesti eristyksen resistanssin mittaamiseen. Se voi tunnistaa eristeen rikkoutumisen, varmistaa eristeen dielektrisen lujuuden ja estää vuodon.
Muuntaja kääntää suhdemittarin
Transformer Turns Ratio Meter{0}}lähde: kritester
Tämä mittari tarkistaa laitteen ensiö- ja toisiokäämien välisen kierrossuhteen varmistaakseen oikean jännitteen muuntamisen.
Mikroohmimittari
Mikroohmimetri-lähde: dv-teho
Mikroohmimittari mittaa käämien ja liitäntöjen pientä vastusta. Se voi tunnistaa löysät liitokset, korroosio tai sisäiset vauriot, mikä mahdollistaa standardin arvioinnin.

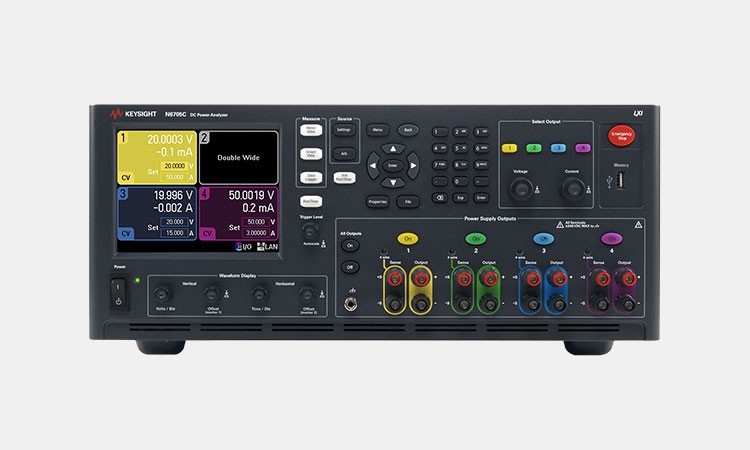

Tehon analysaattori
Power Analyzer{0}}lähde: keysight
Tämä mittari voi arvioida ja analysoida sähkön laatua koko järjestelmässä. Mittaamalla jännitettä, virtaa, yliaaltoja ja tehokkuutta se voi auttaa tunnistamaan laitteen tai järjestelmän kuormituksen epätasapainot tai differentiaaliset tehohäviöt.
Öljytestisarja
Tämä mittari ottaa näytteitä laitteessa olevasta öljystä ja testaa sen kosteuskontaminaatiota ja hapettumista varmistaen, että öljy säilyttää oikean dielektrisen lujuuden.

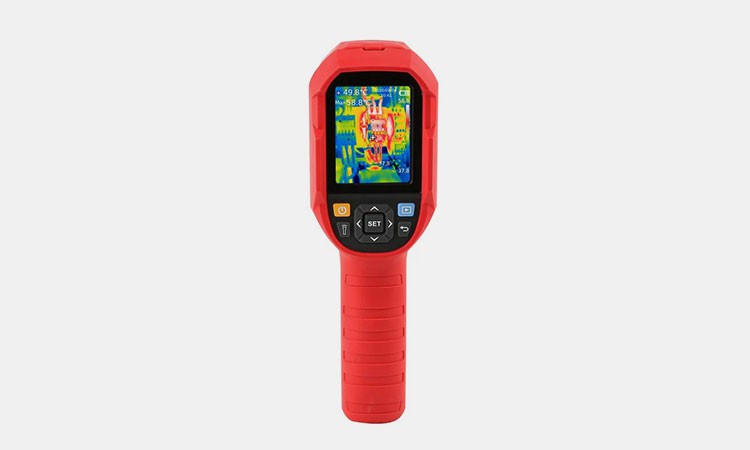

Infrapuna lämpökamera
Infrapunalämpökamera-lähde: uni-trendus
Infrapunalämpökamera voi havaita lämpötilan muutokset muuntajan komponenteissa. Tunnistamalla, onko sisäosa ylikuumentunut tai onko siinä huono liitäntä, sen eristysvika voidaan havaita, mikä varmistaa sen suorituskyvyn.
Kun olet valinnut oikean muuntajan, voit käyttää seuraavia toimenpiteitä vikojen tunnistamiseen tai huollon suorittamiseen myöhemmän käytön aikana.
Säännöllinen testaus
Säännöllinen testaus-lähde: entric
Suorita rutiinitestit valmistajan tai myyjän suositusten mukaisesti estääksesi laitevikoja.
Käytä asianmukaisia testauslaitteita
Käytä asianmukaisia testauslaitteita muuntajan tarkastamiseen ja kalibrointiin. Tämä testaus antaa tarkat lukemat muuntajan tiedoista ja mahdollistaa asianmukaiset säädöt.
Noudata turvallisuusohjeita
Noudata turvallisuusohjeita{0}}lähde: spcindustrial
Ennen testausta tai säätöä, irrota aina koko järjestelmä virtalähteestä, käytä asianmukaisia suojavarusteita ja noudata alan turvallisuusohjeita.
Pidä kirjaa
Keep Records{0}}lähde: surveycrest
Testitietojen tallentaminen helpottaa myöhempää tarkastelua ja analysointia, mikä auttaa tunnistamaan trendejä ja ennustamaan epäonnistumisia.
Analysoi tulokset
Analysoi tulokset-lähde: statgenius
Vertaa ja analysoi kerättyjä tietoja historiallisiin tietoihin ja vertailuarvoihin tunnistaaksesi poikkeamat ja ryhtyäksesi välittömiin korjaaviin toimiin.
Suunniteltu ennaltaehkäisy
Suunniteltujen ennaltaehkäisevien ja huoltotoimenpiteiden suorittaminen ennen laitteiden käyttöä ja sen jälkeen voi pidentää laitteiden käyttöikää ja vähentää huoltokustannuksia.
Muuntajan testaus on ratkaisevan tärkeää lopullisen käyttöönoton kannalta. Se auttaa tunnistamaan viat ja mahdolliset ongelmat, helpottaa myöhempiä säätöjä ja huoltoa sekä välttää kalliit viat ja seisokit. Jos olet edelleen etsimässä sopivaa muuntajalaitteistoa tai ammattimaista muuntajatestausta, ota yhteyttä.
